在注塑生產(chǎn)的精密體系中，雙合金螺桿與料筒堪稱“心臟部件”，其配合精度常高達0.05~0.15mm(視機臺規(guī)格而定)。然而一旦發(fā)生螺桿卡死故障，整條生產(chǎn)線便可能陷入癱瘓。這類故障絕非偶然，背后往往隱藏著材料、設計、操作等多重誘因的疊加效應。

　　一、雙合金螺桿卡死的五大誘因及形成機理

　　1.異物入侵與雜質超限：當原料中混入≥0.5mm的金屬碎屑或高硬度雜質(如玻璃纖維團聚塊)，會在瞬間劃傷雙合金表面。實驗顯示，鐵屑卡入后局部壓強可超200MPa，遠超雙合金屈服極限。

　　2.熱膨脹失配的致命效應：當料筒加料段因冷卻水維持低溫(約50℃)，而螺桿在無冷卻狀態(tài)下升溫至300℃以上時，若兩者熱膨脹系數(shù)差>2×10??/℃(如38CrMoAlA螺桿與合金鋼料筒組合)，徑向間隙將消失導致抱死。

　　3.塑化溫度失控的雙重危局：低溫塑化(如PC料筒溫度<280℃)會暴增扭矩30%以上，致使螺桿扭曲;而局部過熱(如加熱圈失控)則會使物料碳化結焦，形成高分子“混凝土”堵塞螺槽。

　　4.結構性設計缺陷：壓縮比>2.8的螺桿加工高粘度物料(如PVC)時，因回流通道不足，軸向應力驟升引發(fā)螺桿彎曲變形。某案例顯示，設計缺陷導致螺桿服役壽命不足2000小時。

　　5.空轉與潤滑缺失的隱性傷害：停機時未及時排空料筒，殘留物料在余熱下交聯(lián)固化。此時若螺桿空轉超3分鐘，干摩擦將造成螺紋棱面拉毛，為后續(xù)卡死埋下伏筆。

　　二、精準拆卸：避免二次損傷的關鍵流程

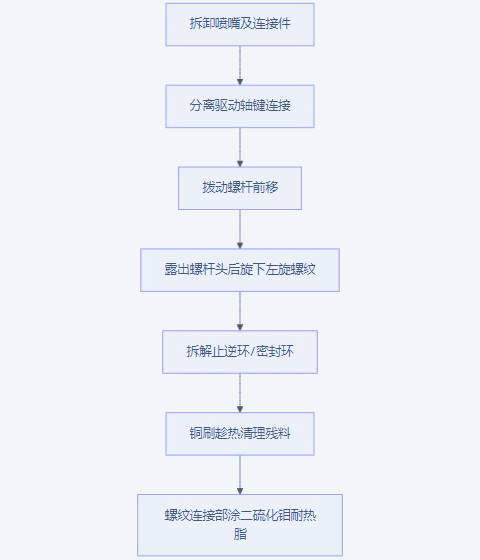

　　當螺桿卡死后，暴力拆卸將導致螺紋崩裂甚至料筒報廢。必須嚴格執(zhí)行熱拆解工藝：

　　特別警示：螺桿頭螺紋多為左旋設計，反向旋轉易造成螺紋滑絲。某維修站數(shù)據(jù)顯示，30%的螺桿損傷源于錯誤旋向操作。

　　三、修復決策樹與長效預防策略

　　面對損傷的螺桿，需根據(jù)缺陷特征選擇再生方案：

　　預防性維護四要素：

　　1.磁化防護：在料斗入口加裝≥8000高斯的釹鐵硼磁柵，可攔截99%鐵屑;

　　2.熱管理閉環(huán)：采用PID雙通道溫控，確保料筒各段溫差<5℃，螺桿芯部通恒溫油(控溫精度±1℃);

　　3.壓縮比適配：加工玻纖增強料時選用低壓縮比螺桿(1.8~2.2)，降低扭力峰值;

　　4.開機規(guī)程：預熱階段需每5分鐘手動盤動螺桿，確認無阻滯方可啟動。

　　技術總結：雙合金系統(tǒng)的卡死故障本質是能量失衡的最終表現(xiàn)——無論是機械能(扭矩超限)、熱能(膨脹失配)還是化學能(碳化堆積)。唯有通過多維度實時監(jiān)控(溫度/扭矩/振動分析)建立預測性維護模型，方能使設備壽命提升30%以上。每一次螺桿的旋轉，都是材料科學與機械精密度的共舞，而精準的故障排除則是維持這場舞蹈永不謝幕的終極藝術。
